ナイロン部分配向糸

ナイロン 6 POY の配向性と結晶化度が DTY 効率を高める仕組み

で ナイロン6部分配向糸 製造においては、分子配向と結晶化度の間の相互作用が、延伸テクスチャリング中の糸の挙動を直接決定します。高品質のPOYの特徴は、 配向度が低く、結晶化度が比較的高い 。低配向により十分な残留延伸比が維持され、仮撚りテクスチャリングプロセスにクリンプとバルクを完全に発現させるために必要な機械的な「余地」が与えられます。紡績したままの糸がすでに配向しすぎている場合、テクスチャリングの力によって望ましい伸縮性と回復力を与えることができず、平らでリーンな感触の DTY が発生します。

高結晶性成分も同様に重要です。保管中や輸送中に糸の構造を安定させ、不均一な染料の取り込みやテクスチャリングクリールの張力スパイクの原因となる制御不能な低温結晶化を防ぎます。方源では、 ナイロン6ポイ は、この配向結晶性ウィンドウに一貫して到達するように設計されており、テクスチャリング ラインに安定した開始点を与えます。以下の表は、バランスを維持するために監視する主要なパラメーターの概要を示しています。

ナイロンPOY糸におけるTiO₂の役割：フルダル、セミダル、ブライト

二酸化チタン (TiO₂) の配合量は、美的選択をはるかに超えたものであり、スピンパック寿命、染色性、最終生地の機械的感触に影響を与えます。注文するとき ナイロンPOY糸 、光沢グレードは、最終生地の光学要件と手触り要件を念頭に置いて指定する必要があります。

• 明るい（クリア） – TiO₂ は添加されていません。最高の靭性と最高の染料の輝きを提供しますが、紡糸口金の汚染がより早く明らかになり、より厳密な濾過制御が必要になります。
• セミダル – 通常 0.25 – 0.35 % TiO₂ ;光沢、プロセスの安定性、および許容可能なパック寿命のバランスをとった主力グレード。ほとんどの丸編みおよび縦編みの DTY はここから始まります。
• フルダル – TiO₂ 含有量が多い 1.5～2.0% ;マットなコットンのような仕上がりになりますが、分散が不均一な場合はポリマーの劣化が促進され、スピンパックの圧力が上昇します。

TiO₂ の適切な分散が重要です。凝集物は延伸中に応力集中体として機能し、DTY 破断を増加させ、粗い生地点を生成します。 Zhejiang Fangyuan New Materials Co., Ltd. はマスターバッチの品質を慎重に選択し、重合ラインでの粒度分布を監視しているため、お客様が受け取るナイロン POY 糸はロット間で一貫した光沢と走行性を維持します。

デニールとフィラメント数: 最適な DTY パフォーマンスを実現するナイロン 6 POY 糸の選択

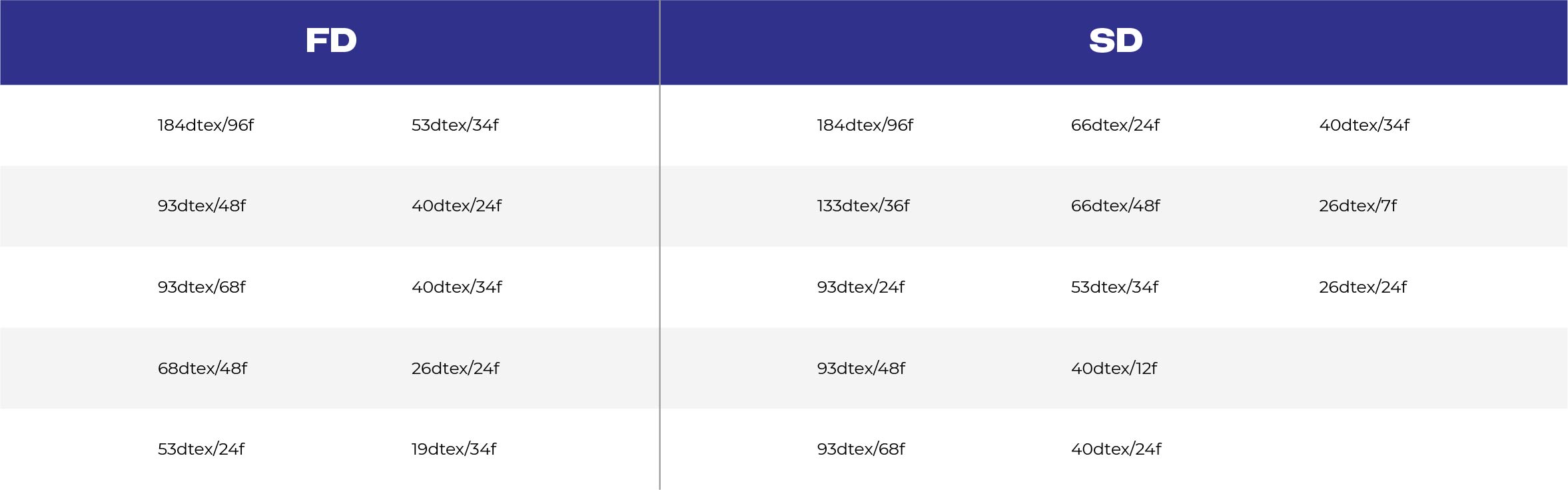

選択する ナイロンポイ 正しいデニールとフィラメント数を使用すると、DTY かさ高の低下、過剰な破損、規格外の生地重量として表面化する不一致を防ぐことができます。私たちの ナイロン6ポイ Yarn レンジカバー 19D～184D からのフィラメント数を使用 5F～136F 、dpf (フィラメントあたりのデニール) の範囲は約 0.14 ～ 36.8 に相当します。その多用途性により、ファブリックのターゲットを正確に狙うことができます。

実際の選択シーケンスは通常、次の手順に従います。

1. 最終的な DTY デニールとフィラメント数を定義します。たとえば、一般的な 70D/68F DTY では、次の POY が必要です。 100～115Dの範囲 、延伸比が 1.50 ～ 1.65 付近であると仮定します。
2. 分割/マージ プロセスが計画されていない限り、フィラメント数を正確に一致させてください。同じ F 値を維持すると、単一フィラメントの繊度が維持され、予測可能なテクスチャリング張力が得られます。
3. 下流のバルクターゲットに合わせて POY デニールを調整します。わずかに高い POY デニール (低い延伸比) では、より柔らかく嵩高な DTY を生成できますが、より高い延伸比に押し上げられた軽い POY では、より細くて強い糸が得られます。
4. 描画ゾーンの位置を変更せずにテクスチャリング ヒーターの設定が揃うように、POY の伸びと収縮の値を検証します。

完全な社内重合を行うナイロン 6 POY 糸メーカーとして、Fangyuan は、適合したドープ染料ロットと一貫したフィラメントの均一性を提供することで、顧客がこれらの仕様をスムーズな生産に変換できるよう支援します。

チップからスプールまで: 統合製造によりナイロン 6 部分配向糸の品質がどのように向上するか

いつ ナイロン6部分配向糸 チップが 1 つの供給元から購入され、別の場所で製造されるなど、分割されたサプライ チェーンで生産されると、ロット間のばらつきのリスクが倍増します。相対粘度、アミノ末端基含有量、または抽出物のレベルがわずかに変化すると、染料の親和性が変化し、丸編み生地に目に見える縞模様の欠陥が生じる可能性があります。重合から紡糸までの統合制御により、そのギャップが解消されます。

Zhejiang Fangyuan New Materials Co., Ltd. の桐郷拠点では、カプロラクタムから完成品 POY、HOY、FDY、DTY、ACY までの連続ラインを運営しています。これにより、 RV（相対粘度）±0.02以内 この 2 つの数値は、均一な染色と安定したテクスチャリング張力と強く相関します。ナイロン 6 部分配向糸の各スプールには追跡可能なロット データが含まれているため、大量生産を実行する場合、同じ機械設定で同じ結果が得られることが期待できます。

化学を超えて、統合製造により迅速なグレード移行も可能になります。お客様のファブリック開発で、より狭い伸び範囲を備えた特殊なセミダル 44D/34F POY が必要な場合、当社は外部のチップ認定によるリードタイムの​​遅延なしに、重合および紡糸パラメーターを 1 つの屋根の下で調整できます。グレードの選択から一貫したバッチ制御まで、当社のチームは実践的な技術サービスと即応性のあるコミュニケーションでお客様の要件をサポートし、信頼できるナイロン材料で安定した効率的な生産を支援します。
